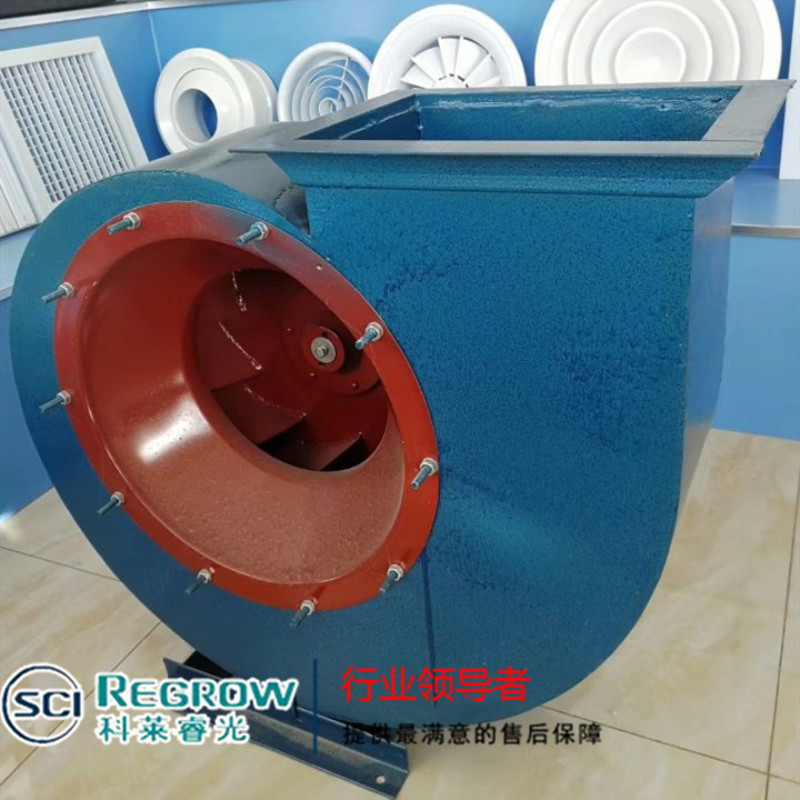

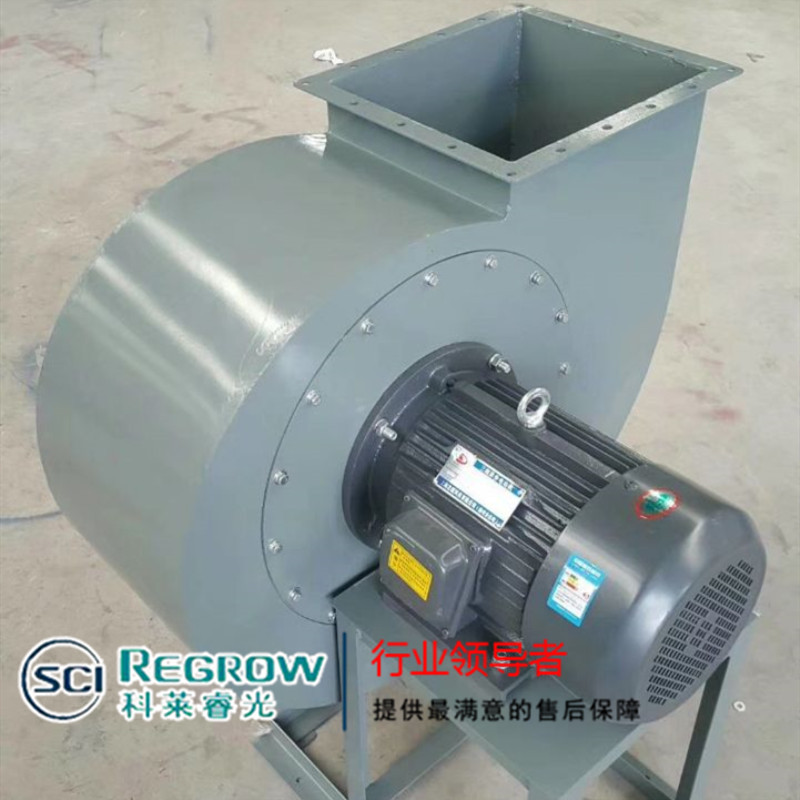

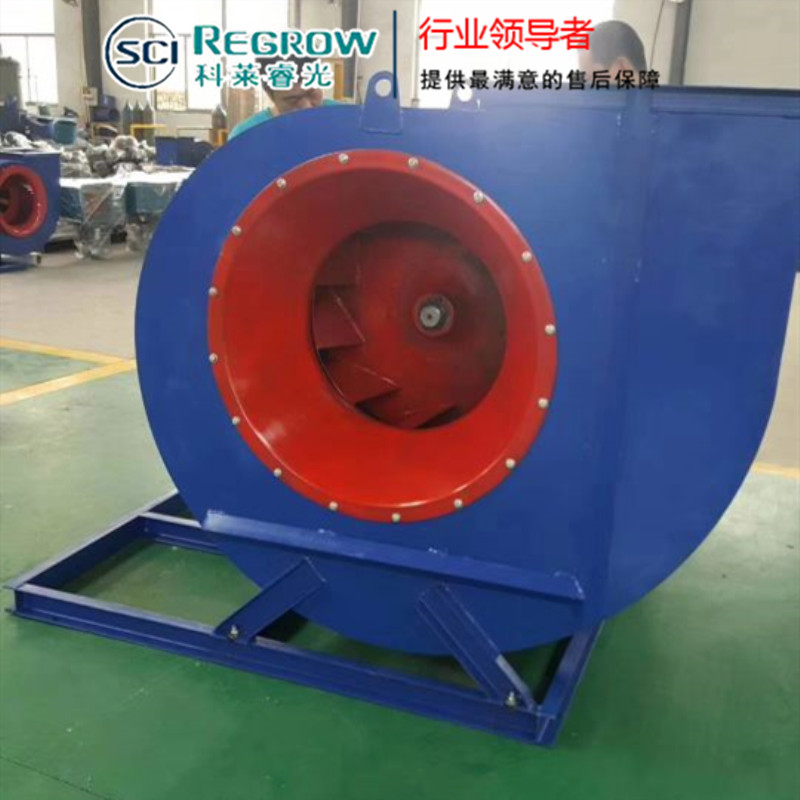

品名：4-72離心風機

材質：碳鋼

規格：配合客戶尺寸

 一、4-72離心風機概念

山東中南科萊空調設備有限公司生產4-72離心風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣

體。B4-72風機可作為易燃揮發性氣體的通風換氣用，氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。

二、4-72離心風機作業原理

4-72離心風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向

進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉

輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。

 三、風機的型式

1、每種風機機殼制成右旋轉或左旋轉兩種型式。

2、風機的出口位置以機殼的出口角度表示。

3、風機的傳動方式：有A、B、C、D四種。

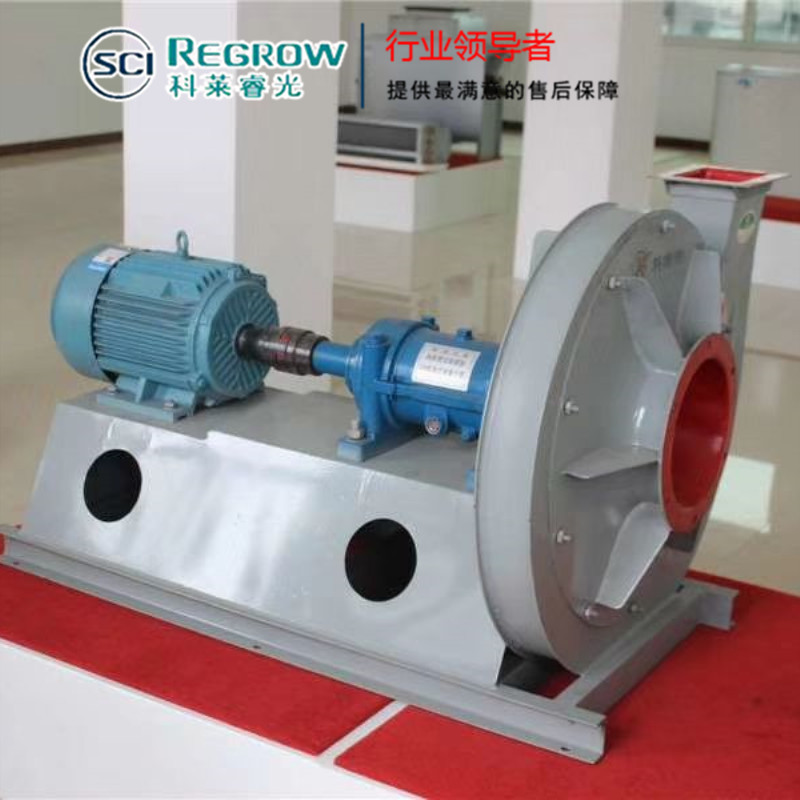

4、4-72離心風機電機直聯傳動規格有：NO2.8A、3.2A、3.6A、4A、4.5A、6A聯軸器傳動規格有：NO6D、8D、10D、12D；皮帶輪傳動有：NO6C、8C、10C、12C及NO16B

、20B共16種規格。

四、4-72離心風機的結構

4-72離心風機主要由葉輪、機殼、進風口等部分配直聯電機組成。。

1、葉輪：由12片后傾機翼形葉片，曲線型前盤和平板后盤組成。用蓋板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。

2、機殼：做成兩種不同型式。No2.8～12機殼做成整體，不能拆開。No16～20的機殼制成三開式，除沿中分開水平面分為二半外，上半部再沿中心線垂直分為二半，

用螺栓聯接。

3、進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

4、傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
